СЧЕТЧИК-ДОЗАТОР МОЛОКА «ДУЭТ- 25PC»
ВЕСОВОЙ ЭЛЕКТРОННЫЙ АВТОМАТ

Зарегистрирован в Госреестре средств измерительной техники под номером У3384-12
Сертификат №UA-MI/1-2985-2013 от 17 мая 2013г
(окупается за 2-3 месяца, потому что Вы не платите за воздух в молоке)
Наступает соответствие между количеством сырья и готовой продукции.
Автоматизирован учет. Минимизировано влияние человеческого фактора.


Счетчик-дозатор молока предназначен для приёмки-отпуска и учета молока в потоке на предприятиях молочной промышленности и молокоприемных пунктах.

Преимущества:

  1. Приём молока взвешиванием в кг исключает погрешность воздуха и пены (чего не скажешь о счётчиках которые считают объем).
  2. Точность измерения +/- 0,1% .
  3. Приемка - автоматическая. Не требуется постоянное присутствие оператора во время приёмки молока.
  4. Цифровая индикация количества принятого молока. Накапливается база данных как по принятому молоку в целом, так и индивидуально по каждому сдатчику.
  5. Возможно подключение к RS-выходу внешнего компьютера. Это позволяет автоматизировать учет и хранение информации, а также позволяет управлять приемным отделением (охладители, емкости, насосы, датчики и т.д.).

Счетчик работает в автоматическом режиме:

  1. Открывает клапан входа молока;
  2. Набирает молоко в измерительную ёмкость 170л;
  3. Закрывает клапан входа молока;
  4. Взвешивает молоко;
  5. Открывает клапан слива молока;
  6. Сливает молоко в ванну;
  7. Закрывает клапан слива молока;
    , процесс повторяется с п.1.
  8. Две секции работают попеременно для непрерывности приёмки молока;
Управляет насосами подачи и выгрузки молока.

Технические характеристики
Максимальный расход, кг /ч25 000
Минимальный расход, кг /ч2 000
Допустимое отклонение в диапазоне измерения, %+/- 0,1
Минимальная цена деления единичного счетчика, кг0,1кг
Эл.энергия220в, 60Вт
Давление сжатого воздуха0,6 – 0,8 Мпа
Расход сжатого воздуха, м3/час, не более8
Размеры, мм2100х850х2500

СЧЕТЧИК-ДОЗАТОР МОЛОКА
«СОЛО-5PC», «СОЛО-7PC» и «СОЛО-10PC»
ВЕСОВОЙ ЭЛЕКТРОННЫЙ АВТОМАТ

Зарегистрирован в Госреестре средств измерительной техники под номером У3384-12
Сертификат №UA-MI/1-2985-2013 от 17 мая 2013г
(окупается за 2-3 месяца, потому что Вы не платите за воздух в молоке)
Наступает соответствие между количеством сырья и готовой продукции.
Автоматизирован учет. Минимизировано влияние человеческого фактора.


Счетчик-дозатор молока предназначен для приёмки-отпуска и учета молока в потоке на предприятиях молочной промышленности и молокоприемных пунктах.

Преимущества:

  1. Приём молока взвешиванием в кг исключает погрешность воздуха и пены (чего не скажешь о счётчиках которые считают объем).
  2. Точность измерения +/- 0,2% .
  3. Приемка - автоматическая. Не требуется постоянное присутствие оператора во время приёмки молока.
  4. Цифровая индикация количества принятого молока. Накапливается база данных как по принятому молоку в целом, так и индивидуально по каждому сдатчику.
  5. Возможно подключение к RS-выходу внешнего компьютера. Это позволяет автоматизировать учет и хранение информации, а также позволяет управлять приемным отделением (охладители, емкости, насосы, датчики и т.д.).

Счетчик работает в автоматическом режиме:

  1. Открывает клапан входа молока;
  2. Набирает молоко в измерительную ёмкость 600л;
  3. Закрывает клапан входа молока;
  4. Взвешивает молоко;
  5. Открывает клапан слива молока;
  6. Выкачивает молоко из ёмкости;
  7. Закрывает клапан слива молока;
    , процесс повторяется с п.1.
Управляет насосами подачи и выгрузки молока



Технические характеристики
НаименованиеСОЛО-5СОЛО-10
Максимальный расход, кг /ч5 00010 000
Минимальный расход, кг /ч1 0001 000
Насосы подачи и выгрузки 2шт , каждый, л/ч10 00025 000
Допустимое отклонение в диапазоне измерения, %+/- 0,1+/- 0,1
Минимальная цена деления единичного счетчика, кг0,2кг0,2кг
Эл.энергия220в, 60Вт220в, 60Вт
Давление сжатого воздуха0,6 – 0,8 Мпа0,6 – 0,8 Мпа
Расход сжатого воздуха, м3/час, не более44
Размеры, мм1600х1000х17001600х1000х1700
Масса, кг250300

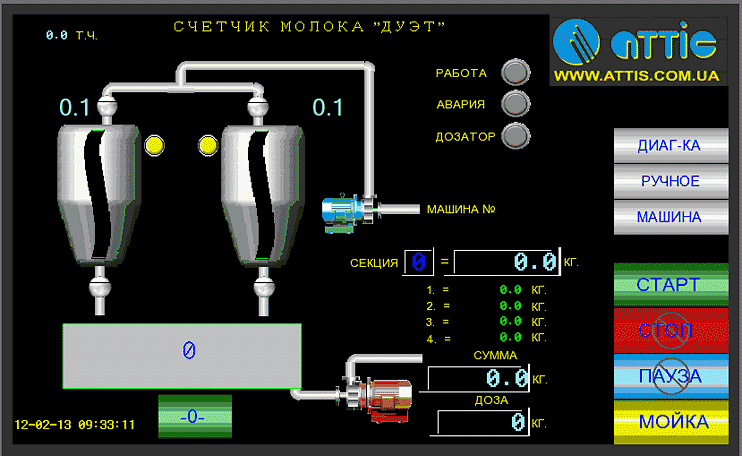

Пульт управления на базе промышленного компьютера с сенсорным экраном

АТТІС

Экономический эффект счетчика-дозатора «ДУЭТ» по отношению к индукционным (эл.магнитным) и объемным расходомерам.



Эл.магнитный

Объемный счетчик

СМЗ-65-11

«ДУЭТ»

погрешность измерений

0,25%

0,5%

0,1%

Разница в погрешности измерений с «ДУЭТ»

0,15%

0,4%

0%

Единица измерений

л

л

кг



Эл.магн. счетчики считают молоко в литрах, т.е. при разных температурах объем в молоковозе при одинаковом весе будет разным. Это увеличивает (при пересчете) разницу в погрешности до 0,2%

Объемные счетчики считают молоко в литрах, т.е. при разных температурах объем в молоковозе при одинаковом весе будет разным. Это увеличивает (при пересчете) разницу в погрешности до 0,5%

0%

При приемке 100т/день

Разница с «ДУЭТ» составит

200кг

500кг

0кг



На практике из-за подсоса воздуха в шлангах, соединениях и насосах эта разница как минимум в 2-3 раза выше:

= 400-600кг/сутки

На практике из-за подсоса воздуха в шлангах, соединениях и насосах эта разница как минимум в 2-3 раза выше:

= 1000-1500кг/сутки

0кг

Разница с «ДУЭТ» в месяц

12000-18000кг/месяц

30000-45000кг/месяц

0кг

Дополнительные опции для весоизмерительного комплекса:

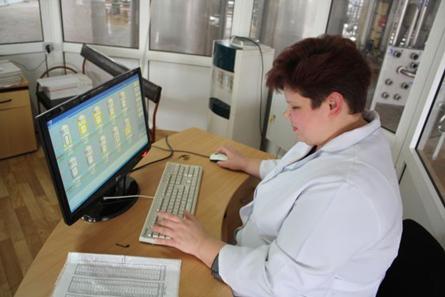

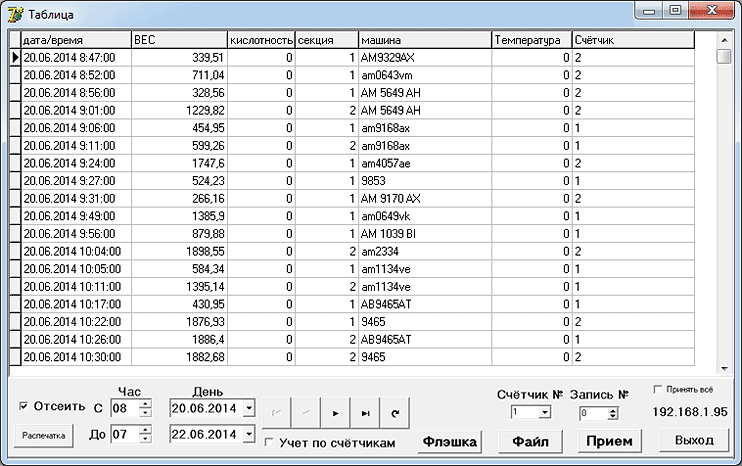

1. Программа вывода информации на внешний компьютер (к техническим службам, мастеру, руководству, в бухгалтерию и т.д.).с фиксацией в общей системе учета Данных (Дата, время, количество принятого молока в кг, база данных по каждому сдатчику ).

Выборка за конкретный период, трансформация информации в Excel, вывод на печать.

2. Оборудование по определению температуры и кислотности молока в потоке (не для коммерческого учета) с ПО и выводом информации на внешний компьютер с фиксацией в общей системе учета Данных (температура °C и кислотность РН).

Информация отображается в таблице программы №1

Дата/время

Емк. 1, кг

Емк. 2, кг

Сумма, кг

°C

Кислотность, РН

03:12:08 08:49

103,7

187,9

291,6

18,5

6,55





Данная опция позволяет, при установке граничных режимов кислотности (технологом), исключить «Случайное или умышленное» попадание воды или прокисшего молока в счетчик и систему учета (счетчик закроет входную заслонку, выключит насос от молоковоза и остановится). При необходимости отображает на компьютере сколько прошло молока, а сколько воды.

3. Система «Картридер» с ПО - автоматическая фиксация данных приемщика и водителя молоковоза в общей системе учета Данных.

Информация отображается в таблице программы №1

Дата/время

Емк. 1, кг

Емк. 2, кг

Сумма, кг

°C

Кислотность, РН

Приемщик

ФИО

№ машины

03:12:08 08:49

103,7

187,9

291,6

18,5

6,55

Петрова О.В.

СВ 43-51 ВІ





+Дорога + коммандировочные расходы

4. Система «Печати» на термобумаге с ПО – автоматическая распечатка квитанции с параметрами принятого молока на данную машину для водителя и приёмщика.

5. Система автоматического выпуска воздуха из шланга молоковоза и заполнения насоса молоком с последующим автоматическим включением насоса.

6. Функция дозатора.

7. Комплексы «ДУЭТ» изготавливаются с функциями контроля и управления приемного отделения (насосами, охладителями проточными, емкостями, трубопроводами) на базе промышленного компьютера с ПО.

Возможно изготовление комплексов на большую производительность.

Счетчики «ДУЭТ-25» работают на следующих молочных предприятиях:

  • Гормолзавод «ВИТА» Белая Церковь – 1шт
  • Объединение «Молис» г. Днепрорудное - 3шт
  • Жашковский «Маслозавод» - 2шт
  • Феодосийский молзавод – 1шт
  • Христиновский молокозавод - 1шт
  • Городищенский молокозавод – 1шт
  • Шполянский молокозавод – 1шт
  • Ратновський маслозавод – 2шт.
  • Новотроїцький маслозавод – 2шт.
  • Мариупольський комбинат Иллича – 2шт.
  • Алушта – 1шт.
  • Чернівці – 1шт.
  • Андрушивский маслосырзавод – 2шт.
  • «Новатор» г.Джанкой – 1шт.
  • Росія

Разрабатываем и организуем системы АСУТП для молочных предприятий.

Остаемся в полном Вашем распоряжении для дальнейшей технической и коммерческой информации. Готовы обсудить любые Ваши пожелания по стоимости, порядку оплаты, доставке и монтажу предложенного оборудования.
